華為 Mate 20 Pro 拆解:僅得 4 分!比 iPhone XS 更難修

愛範兒 於 07/11/2018 發表 收藏文章
距離華為 Mate 20 系列開售已經有一段時間了,不少用户都已經收到了新機。按照傳統,著名的「拆解狂魔」也是時候對其進行「肢解」了。果不其然,今天他們就公佈了華為 Mate 20 Pro 的拆解報告

那麼,現在就讓我們跟隨 iFixit 的視角來看看對於這款「拳打蘋果,腳踢三星」的華為新旗艦還有哪些新發現吧。


按照慣例,拆解前,把 Mate 20 Pro 和該系列的「前輩」Mate 10 Pro 作一番外觀上的比較。

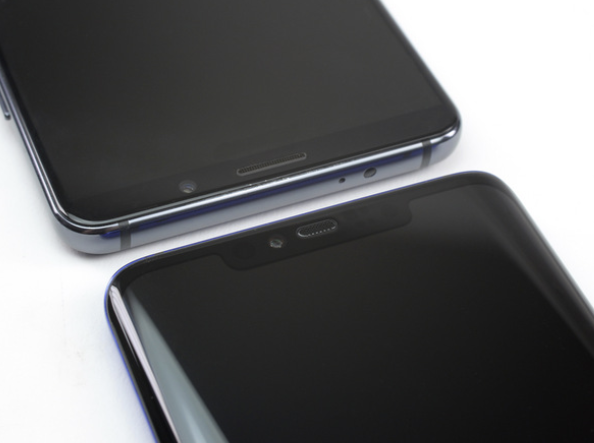

對比起 Mate 10 Pro,Mate 20 Pro 最大的改變似乎就是正面的屏幕。在進一步「全面屏」化,提高屏佔比的同時,為了塞下實現結構光面部解鎖所需的傳感器,Mate 20 Pro 採用了雙曲面劉海全面屏。

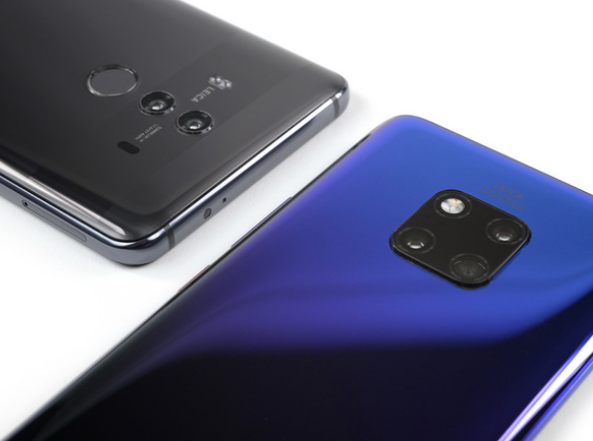

來到背面,Mate 20 Pro 的攝像頭從雙攝升級到了三攝,背部的指紋識別模塊也因屏下指紋以及面部結構光解鎖的加入而消失了。

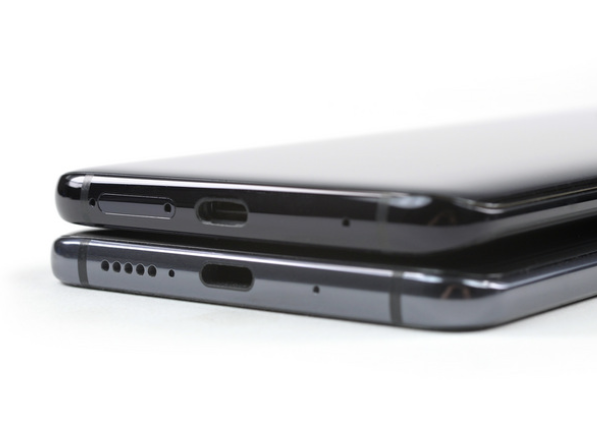

Mate 20 Pro 的底部揚聲器集成在了 USB-C 接口中,所以對比 Mate 10 Pro,你會發現位於底部左側的幾個揚聲器開孔消失了,取而代之的則是內部經過全新設計的 SIM Card/NM Card 卡槽。


對比結束後,就要正式開拆了。與拆解 iPhone 不同的是,iFixit 選擇從背面開始對 Mate 20 Pro 進行拆解。

經過熱風槍、撬棒以及吸盤的輪番上陣後,Mate 20 Pro 的玻璃背板被打開。與拆解 Mate 10 Pro 不同的是,由於背部指紋識別模塊的移除,故在開啟後蓋時不再需要擔心會扯斷排線(這應該也是選擇從背殼開始拆的原因)。

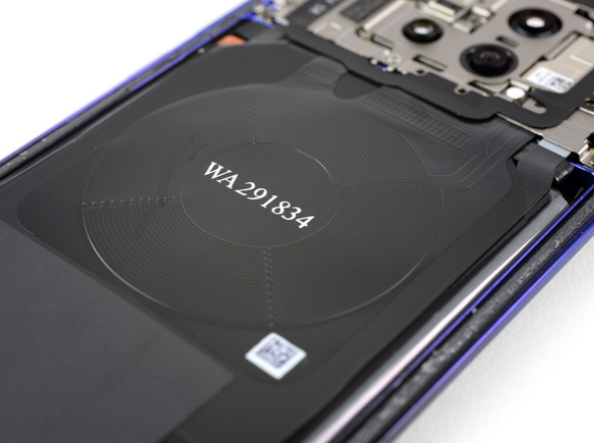

移除背蓋後,首先看到的就是 Mate 20 Pro 的雙向無線充電線圈。華為之前一直沒有在自家的產品中加入無線充電功能。而在 Mate 20 Pro 上,華為不僅直接來了個 15W 功率的無線充,實現了「無線比有些有線更快」,還加入了反向無線充功能。


主板通過 9 條排線與其他組件相連接。卸下後發現,Mate 20 Pro 和 P20 Pro 一樣,都是通過使用相對更小的主板來換取更多空間以塞下更大的電池。

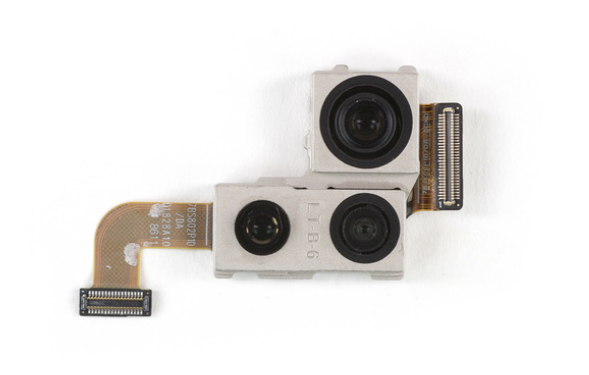

從主板中進一步卸下 Mate 20 Pro 的三個後置攝像頭:


引用右上:4000 萬像素 F1.8 等效 27mm 廣角攝像頭

右下:2000 萬像素 F2.2 等效 16mm 超廣角攝像頭

左下:800 萬像素 F2.4 等效 80mm 5 倍光學變焦攝像頭

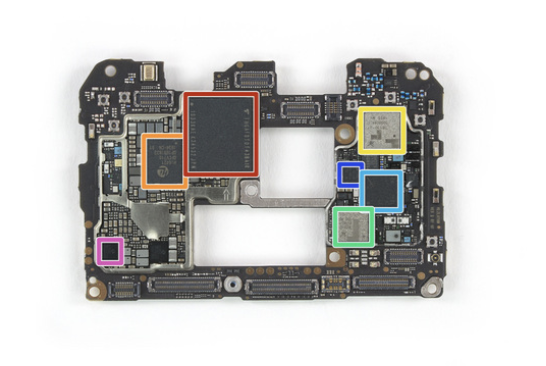

把攝像頭模組從主板上卸下之後,我們也可以更清晰地看到主板上的內容:


引用紅色:東芝 THGAF8T0T43BAIR 128 GB 通用閃存

橙色:海思 Hi6421電源管理 IC

黃色:Skyworks 78130-21 WCDMA / LTE 頻段前端模塊 8/12/13/20/26/27

綠色:Skyworks 78132-52 WCDMA / LTE 頻段 7/30/40/41 前端模塊

藍色:Skyworks 78131-21 WCDMA / LTE 頻段 1/2/3/4/25/34/39 前端模塊

深藍色:Skyworks 7360-2A 04115.1 1821 MX 射頻模塊

紫色:HiSilicon Hi6422 包絡跟蹤器

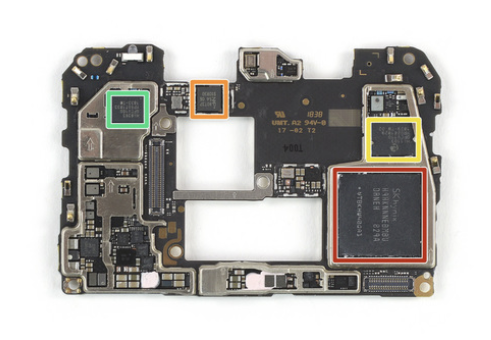

翻過主板的背面:


引用紅色:海力士 H9HKNNNEBMBUDR-NEH LPDDR4(麒麟 980 可能就在這下面)

橙色:恩智浦 80T37(可能是 NFC 控制器)

黃色:海思 Hi1103 Wi-Fi 芯片組

綠色:海思 Hi6363 射頻收發器

正如開頭與 Mate 10 Pro 的對比中所談到的一樣,由於加入了結構光面部識別功能,Mate 20 Pro 採用了劉海屏的設計。由於面部結構光識別模組的加入,Mate 20 Pro 不僅使得手機在解鎖、安全支付等方面更加安全。同時也因為可以識別立體特徵的特性,配合 NPU,Mate 20 Pro 還能實現物體的實時建模。


▲圖片來自:YouTube

而在拆解之後,我們也終於可以一睹這片劉海下的內容了:


引用紅色:點陣投影儀

橙色:與 P20 系列相同的 2400 萬像素 F2.0 等效 26mm 前置攝像頭

黃色:距離傳感器

綠色:泛光感應元件

藍色:環境光傳感器

淺藍色:紅外攝像頭

紫色:未知

配合新的卡槽設計,華為在發佈會還為大家帶來了新的記憶卡標準:NM Card。NM Card 的全稱「Nano Memory Card」其大小和形狀與我們常用的 Nano SIM Card 一致。而 Mate 20 Pro 上全新的卡槽則可在插入一張主 Nano SIM 卡的同時,在背面再插一張 Nano SIM 卡或者一張 NM Card。

另外,新的 NM Card 提供最高 95MB/s 的讀取速度,並且目前僅由華為自己生產。


與 P20 Pro 一樣,Mate 20 Pro 的 USB-C 接口是安裝在柔性的排線上的。這就意味着一旦接口出現故障而需要更換時,維修費用會比像 Pixel 3 XL 上那些裝在元件板上的要更低一些。

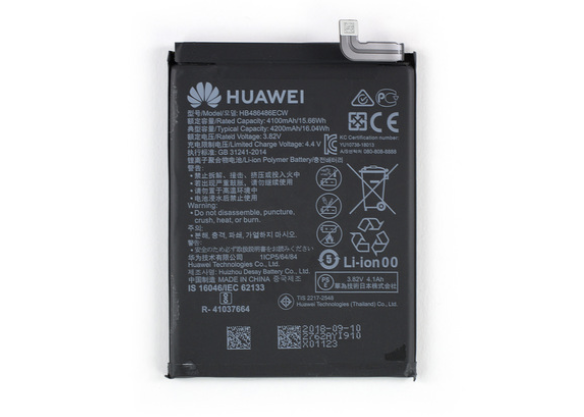

長續航是 Mate 系列一直以來的特點,而 Mate 20 Pro 則配備了一塊 4200mAh(16.05Wh) 的大電池。對比起今年各家廠商的旗艦機型,在電池容量上,Mate 20 Pro 則保持領先的地位:

引用iPhone XS Max:15.28Wh

Galaxy Note 9:15.4Wh

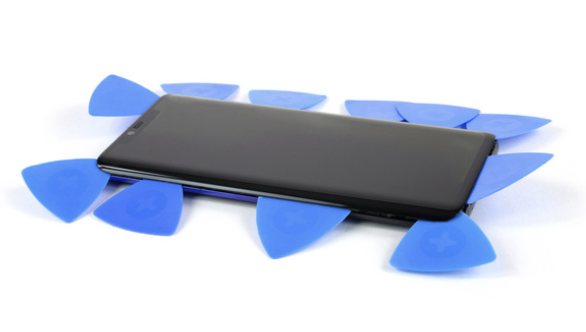

剩下屏幕部分,通過熱風槍加熱以及使用翹片即可將屏幕與中框部分相分離。這次 Mate 20 Pro 使用的是一塊 3120X1440 像素,19.5:9 像素密度為 538 ppi 的屏幕。

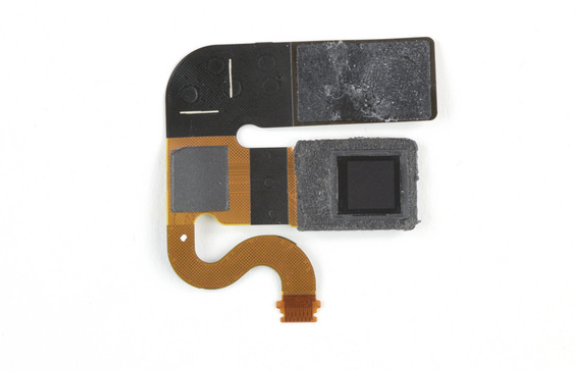

在 amoled 面板的下方還發現了新加入的屏幕指紋識別模塊。該光學指紋傳感器由 Goodix 提供,並傳與昨天剛在國內發佈的一加 6T 是同款指紋識別模塊。

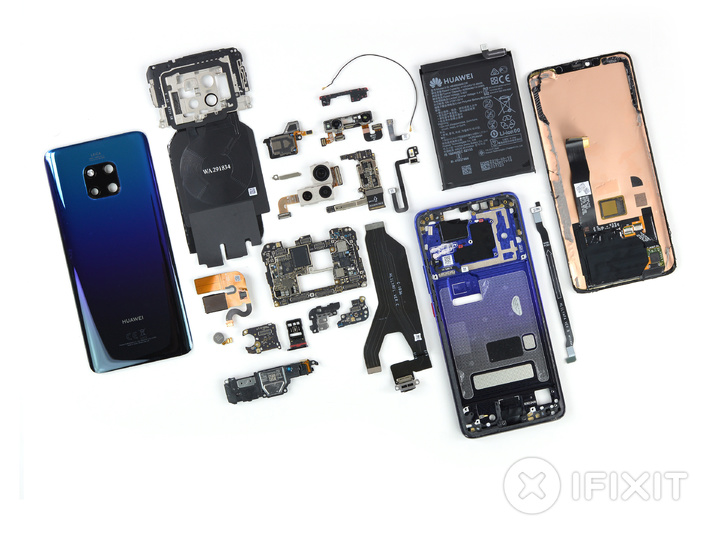

最後,iFixit 為華為 Mate 20 Pro 的內部結構以及可修復性進行了一些評價:

引用由於該手機內部的許多組件都是模塊化的,這為更換帶來了便利。

若需要更換電池,僅需拆下面板和中框即可。

如果屏幕壞了,很可能就意味着需要同時更換指紋識別模塊,反之亦然。


至於可修復性得分,iFixit 給出了 4 分。(10 分滿分,分數越高越容易修復,iPhone XS 系列為 6 分。)

題圖及文中插圖來自:iFixit


資料來源:愛範兒(ifanr)
