摩托羅拉 Razr 是 iFixit 迄今拆過結構最複雜的手機

愛範兒 於 14/02/2020 發表 收藏文章
手機廠商正在用摺疊屏打造移動設備新形態。

去年上半年三星推出了 Galaxy Fold,下半年摩托羅拉也發佈了 V3 刀鋒的復刻版手機 Razr,緊接着三星也在本週早些時候發佈了豎折手機 Galaxy Z Flip。

然而儘管摺疊屏手機已經問世足有一年,其耐用性依然還是大家所擔心的地方,誰都不想花一萬塊買三個月一修的手機,所以如果説 CPU 是手機的大腦、AI 是手機的智商,那麼屏幕和鉸鏈就是摺疊屏手機的心臟。


▲ 圖片來自:Android Authority

最近,iFixit 對摩托羅拉 Razr 進行了拆解。和之前對 Galaxy Fold 的拆解一樣,iFixit 首先表揚了摩托羅拉的創意,但卻表示這是他們迄今拆過內部結構最複雜的手機。

而且在鉸鏈密封性上,該機可能會出現初代 Galaxy Fold 同樣的進灰情況,這對於摺疊屏和鉸鏈來説無疑是致命的問題。


從硬件規格能看到,Razr 的成本大部分是花在 6.2 英寸的 POLED(塑料 OLED)屏幕上,在之前的文章中,我們曾向大家介紹過普通 OLED 和 POLED 的區別,後者雖然在抗摔性和可摺疊性上比 OLED 要強,但其良品率較低、成本較高,因此暫時還未能大量用在移動產品上。


不過相比於先進的 POLED 屏幕,Razr 的其他配置就顯得有點像 2018 年中端機的既視感,驍龍 710 處理器,6GB RAM 和 128GB 存儲空間,而且由於其機身的摺疊特性,因此它和其他摺疊屏手機一樣都不支持防水防塵。

但儘管手機配置並非當下主流,可 Razr 無疑是摩托羅拉工藝最精緻但又最複雜的手機,沒有之一。

當手機在開合蓋時,屏幕和部分零件會輕微地上下滑動,通過 Marques Brownlee 的這個畫面,能看到屏幕在合蓋時會滑進手機底部,當開蓋時會伸出來,這種做法可能是為了在手機開合時減少屏幕摺疊的損耗。

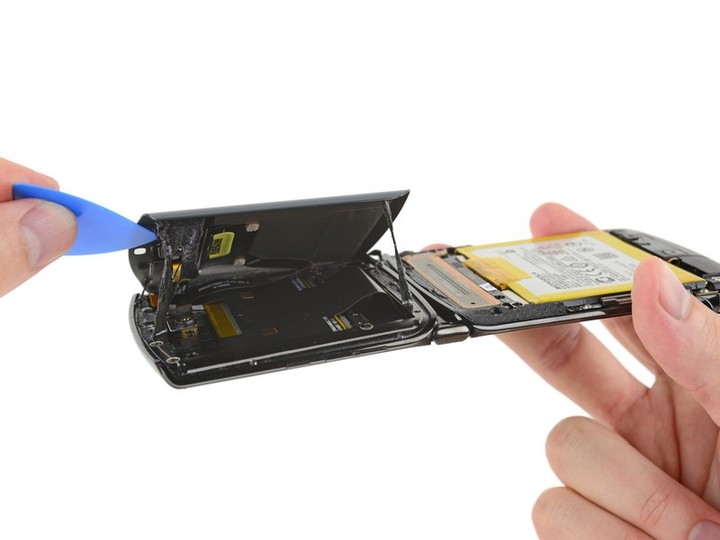

然而,複雜且密集內部設計卻給 iFixit 的拆解團隊挖了不少「坑」,一方面是摩托羅拉在手機的合蓋上使用了大量膠水封裝,這使得拆解必須使用設備融膠,然後才能將機身蓋翹起打開內部。

另一方面,當拿開每一層零件時,上下兩層零件往往都會有排線連接,因此在拆開蓋板時,必須要先找到排線,拆開,然後再取出蓋板。


比如在拆除電池這部分中,Razr 雖用的是雙電池設計,但兩塊電池分別位於手機的上部和下部,下部電池只需拆開表層蓋板就能取出,但上部電池卻是在一堆排線和主板下面,貼近屏幕背部。


換言之,如果之後要給 Razr 換電池,那麼必須要卸下手機多數零件才能完成兩塊電池更換,這給後期維修增加了不少難度,必須要讓專業維修人員操作。

iFixit 在拆開手機底部時,還發現部分零件表面附有膠粘劑,這些膠黏劑能在一定程度上防止水分侵蝕零件。但這並不意味着手機能防水,膠粘劑只是最基本的防潮措施而已。


四指大的主板內集成了 Razr 的核心零件,分別是驍龍 710 處理器(紅框)、三星供應的存儲芯片(橙框)、高通的電源 IC 和 WiFi 芯片(藍/紫框),以及還有 Skyworks 的高低頻段 2G/3G/4G 模塊(綠/黃框)。

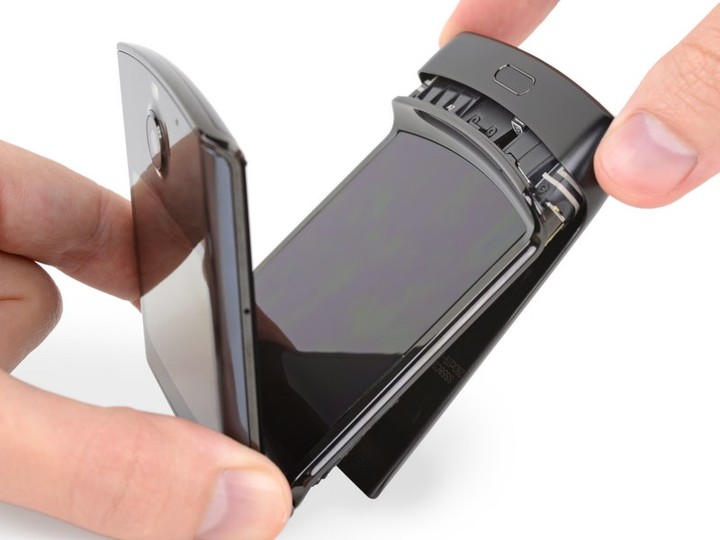

在拆除一塊電池和主板後,iFixit 終於取出了這塊 POLED 屏幕,由於 POLED 的基板為塑料,而並非是 OLED 的玻璃,所以這塊屏幕在厚度上比 OLED 薄了 30%(理論數據),同時也有着更輕的重量和更強的柔韌度。

唯一問題是這塊屏幕不能通過任何第三方渠道維修,只能交由摩托羅拉的售後更換。

所幸摩托羅拉方面也針對這塊屏幕出台了售後政策,用户只要花 299 美元就能更換新的 POLED 屏


受限於機身擁擠的內部空間,Razr 所用的是一大一小的電池配置,然而儘管如此,這兩塊電池僅提供 2510mAh 容量。


在卸下所有零件後,能看到摩托羅拉獨家設計的摺疊鉸鏈。


和三星 Galaxy Fold、華為 Mate X 不同的是,Razr 使用的是雙動態支架結構來支撐屏幕開合,用鉸鏈中軸的鏤空部分保留屏幕彎折空間,這樣一來能避免屏幕出現如 Galaxy Fold 一樣的屏幕摺痕。


此外,由於鉸鏈齒輪上方加入了保護蓋板,因此在屏幕展開時也不會因鉸鏈進入異物凸起而破壞 POLED 屏幕。在今年的 Galaxy Z Flip 上,我們也能看到三星在鉸鏈部分增加了保護措施,並在鉸鏈邊緣加入尼龍纖維阻擋灰塵入侵。


不過,雖然摩托羅拉在 Razr 上解決了鉸鏈和摺痕的問題,但鏤空設計也仍然給屏幕和鉸鏈之間留出相當大的縫隙。BBC 在之前的上手視頻中就曾用指甲將屏幕邊緣掀起,這無疑就是給褲兜裏的灰塵、纖維雜碎、液體留出了入侵手機的缺口。


▲圖片來自:The Verge

摩托羅拉用 Razr 復刻了經典的 V3,這點無疑就像捷豹用 E-Type Zero 復刻經典跑車一樣讓人欣喜。

然而受限於摺疊機身非常有限的內部空間,摩托羅拉也只能通過密集且複雜的方式來堆砌 Razr 的零件,這使得它成為了一台不易維修的手機,也成為了 iFixit 團隊有史以來遇到最複雜的手機。

最終,iFixit 只給了 Razr 1 分的可維修分,比 Galaxy Fold 要低 1 分


三星 Galaxy Z Flip 的鉸鏈防塵設計

顯然,相比於普通的直板手機,摺疊手機所要考慮的東西要更為複雜,從屏幕選材、鉸鏈設計、內部空間設計、零件佈局都要重新設計,這便需要廠商花費大量的人力和製造成本去打造。

但即便是集屏幕供應、手機制造於一身的三星也曾在造摺疊屏手機的道路上碰過釘子,所以儘管 Razr 不是一台完美的摺疊屏手機,但摩托羅拉對新領域探索的勇氣,是相當可貴的。


資料來源:愛範兒(ifanr)
