沒想到這波 M4 系列 Mac 新品，最高熱度來自曾經的「小透明」Mac mini。
除了極高的性價比之外，M4 款 Mac mini 一改沿用 14 年的老設計，迷你到能用單手捧起，引發了不少討論。
新舊放在一起對比，新的 Mac mini 比舊款小了一整圈，只比 Apple TV 大一點。
▲ 圖源：Reddit
蘋果是如何讓 Mac mini 實現瘦身的？帶着這樣的疑問，不少博主動手拆開了最新款 Mac mini，一睹史上最小蘋果電腦的內部究竟藏了什麼秘密。
不過首先，我們可以回顧上一代 Mac mini 的拆解圖：
▲ 卸下風扇後的 M2 Mac Mini，圖源：iFixit
其實用上 Apple Silicon 芯片後，Mac mini 的主板已經比之前大面積縮小，除了風扇，幾乎只佔據 Mac mini 機箱的一半，多出來的空間網友戲稱「能養魚」。
所以，新款 M4 Mac mini 縮小不是什麼「工業奇蹟」，只是「擠」走了原本機身中的多餘空間。新的 Mac mini 內部變得非常緊湊，機箱內部每一寸空間都被元器件塞滿：
▲ 圖源：Max Tech
甚至為了騰出更多內部空間，新款 Mac mini 的 Wi-Fi、藍牙模塊並沒有集成在機身內部更核心的位置，而是單獨以一小塊輔助主板的形式被安置在底部的散熱風罩之上，還利用了金屬材質的風罩充當天線，設計非常巧妙和高效。
▲ 圖源：Max Tech
緊湊的機身，意味着新款 Mac mini 不再像前代一樣，能擁有更多內部空間用於被動散熱，蘋果為其設計了一個全新的散熱方案：風扇靠近機身正面，出風口靠近背面，空氣從底部被吸入，在機身內部循環後被排出。
出風口還帶有一定的傾斜角度，讓熱空氣可以更快對外排出，並且機身背面的位置，也會將熱氣排向用户。
風罩之下，就是 Mac mini 的主板和電源，兩者雙層排列。

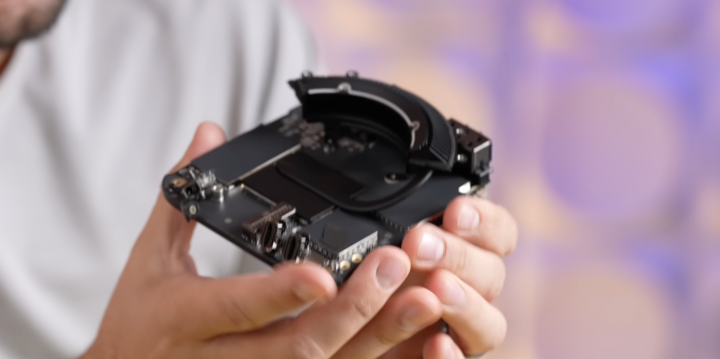

單獨取下主板，會發現這個 Mac mini 實際上最核心的部分，其實僅佔機箱的二分之一大小不到，也就是説如果將電源外置，Mac mini 還能比現在更迷你。
主板之上，很顯眼就能看到這次 Mac mini 另一個引發熱議的特別之處——存儲 SSD 模塊。
這個 SSD 模塊上面的螺絲説明，和當下大多數 Mac 產品不同，這個存儲模塊並非焊接在主板上，而是可以用螺絲刀輕鬆拆卸的模塊化設計。
▲ 圖源：Max Tech
這個設計和 Mac Studio 十分相似，不過這個存儲板的插槽是蘋果單獨設計的，無法兼容 PC 產品中使用的普通插板。
網上一些技術人員經過測試，發現可以通過單獨更換存儲硬盤顆粒的方式，繼續使用原機的存儲板進行擴容，雖然技術難度比更換 MacBook Pro 焊死在主板上的硬盤顆粒要低，但也不是普通用户能夠應付的。
▲ 圖源：嗶哩嗶哩@馮主任手機維修
iFixit 則嘗試將新款 Mac mini 上的 512GB 硬盤模塊，直接轉移到一台 256GB 版本的機器上，在通過官方工具簡單配置後，設備能夠正常開機運行，這意味着新款 Mac mini 確實存在着簡單升級存儲空間的可能。
▲ 圖源：iFixit
從 M2 系列開始，蘋果僅為 256GB 存儲的 Mac 產品配備單個硬盤顆粒，導致硬盤讀寫速度比更高配置的雙顆粒硬盤要慢一半左右，受到了不少用户的詬病。
而新款 Mac mini 主打一個「聽勸」，入門版的 256GB 重新配備了兩塊硬盤顆粒，也就是説，硬盤讀寫速度會和更高存儲空間的版本相當。
至於 M4 Pro 版本的 Mac mini，存儲模塊比 M4 版本更長，或許是為了更好支持讀寫速度 120GB 每秒的雷靂 5 接口。
iFixit 嘗試將非 Pro 版的存儲模塊裝在 Pro 版機器中，設備無法正常啓動。
▲ M4 Pro Mac mini 內部結構，藍色圈部分為 SSD 模塊的螺絲，圖源：MacRumors @ MikeBoss
除此之外，M4 Pro 的均熱板更大，導熱管更粗，散熱片也明顯更加密集，為更強的芯片提供更好的散熱能力。
一個聊勝於無的更新：新款 Mac mini 自帶的揚聲器更換了一個新的腔體，發聲效果終於不止「聽個響」，但還是和其他 Mac 產品有差距。
▲ 圖源：Brandon Geekabit
主板之下就是電源，對於如何將電源的電壓優雅地連接到主板，蘋果也有自己的想法：主板上的兩顆螺絲直接和電源母線連接，省去了額外的連接器。
▲ 圖源：Brandon Geekabit
電源也很值得説道説道，蘋果選擇讓電容器直接穿過整個電路板，而不是讓其直立。這麼做的成本會更高，但是能很好控制整個電源面板的厚度。
▲ 圖源：Snazzy Labs
看完新 Mac mini 的內裏乾坤，其實還有一個很值得一提的變化，那就是這台 Mac mini，實在太好拆了。
最需要拆卸技巧的部分，或許就是設備底部的蓋子：採用卡扣設計，如果用蠻力拆除，很可能會導致裂痕。
而在蓋子拆卸後，一切都可以説是暢通無阻，在機身集成度極高的情況下，基本上所有元器件都用螺絲固定，或者用卡扣連接，拆卸過程非常簡單直觀，很少使用一次性膠水或者焊接。
▲ 圖源：Brandon Geekabit
要知道，今年同樣實現大瘦身的新款 iPad Pro，內部採用了大量的粘合劑替代了螺絲，才成就了這蘋果產品最薄機身。
而新款 Mac mini 甚至超越了老款。M2 上所有接口都焊死在主板上，新款正面的 Type-C 和 3.5 毫米耳機接口，都使用了螺絲刀簡單拆卸的模塊化設計，更不用提讓人驚喜的可拆卸 SSD 模塊。因此設備總體的維修難度大大降低，甚至為後續硬盤擴容提供了可能。
著名維修評測機構 iFixit 為新款 Mac mini 的可維修性打出 7 分，比上一代高出 1 分，蘋果官方也提供了詳盡的維修指南。
把新 Mac mini 裏裏外外看了一遍，最直觀感受是兩種「長壽」：
雖然已經足夠小巧，我還是繼續期待一個更極致的，可以揣在兜裏的 Mac mini，不知道這次又要等上多少年呢？
▲ 上面為博主@Snazzy Labs 魔改的 M2 Mac mini，大小几乎可以放在褲袋裏
資料來源：愛範兒（ifanr）
